通风天窗挡风板及挡雨片图集介绍

07J623-3《天窗挡风板及挡雨片》国家建筑标准设计图集适用于天窗架问距为6m的一般工业厂房。

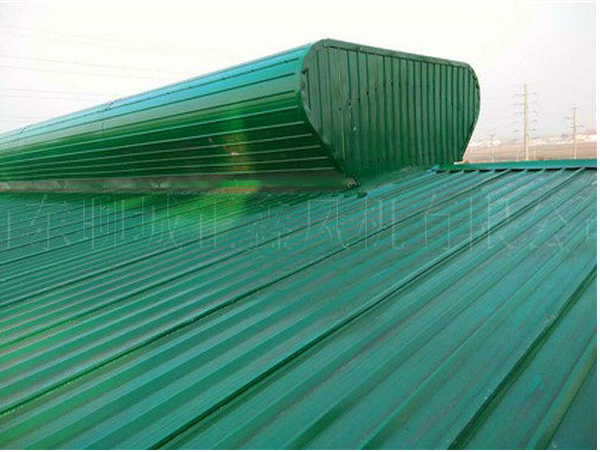

通风天窗的规划、生产和设备应保证在设备允许的运行条件下安全、和可靠的连续运行。2.通风天窗结构布局合理，空气活动清晰，无明显通风死角区域，活动阻力小；导风板布局合理，挡风效果极佳，可以轻松有效地避免室外空气回流；而且有一种可靠的方法可以避免下雨、雪穿透，保证通风天窗在任何气候条件下都不会被室内的雨水浸湿，从而保证通风天窗的正常运行。

图集编制了天窗洞口高度1.5m、1.8m、2.4m、3.0m支座型天窗挡风板及挡雨片；天窗洞口高度1.5m、1.8m、2.4m悬挑型天窗挡风板及挡雨片。

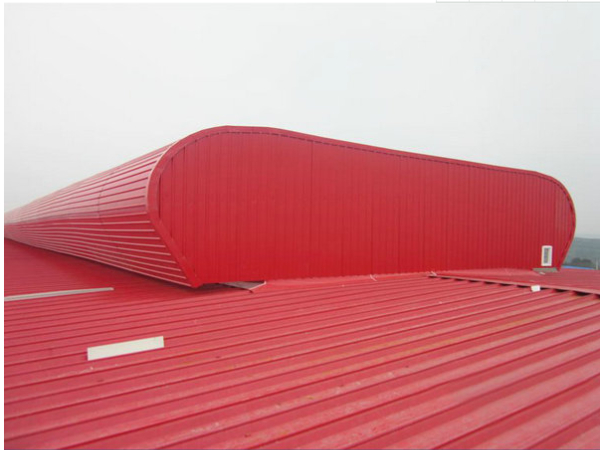

天窗挡风板面板为彩色涂层压型钢板，挡雨片除采用彩色涂层压型钢板外，为增加天窗采光性能还有玻璃钢挡雨片供设计选择。天窗挡风板及挡雨片构造简单，施工方便。

图集按施工图设计深度编制，施工图设计可直接选用，施工单位可按图加工制作、安装。
